Китайские телефоны с несколькими СИМ-картами

В сегодняшней статье я хотел бы ответить на один вопрос, который, если судить по вопросам на форуме и письмам в «личку» волнует многих владельцев китайских телефонов с двумя или тремя СИМ-картами. Бывает так, что телефон, долгое (или не очень) время работает нормально, а потом вдруг перестаёт регистрироваться в сети оператора с одной из СИМ-карт (или – сразу со всех СИМок). Бывает так же, что телефон постоянно «теряет» сеть, что уровень сигнала внезапно падает, что самому совершать звонки можно, а если позвонить на СИМку, с которой только что говорил – то окажется, что «абонент находится вне зоны покрытия сети». Ну, или ещё какие-нибудь аналогичные симптомы; вариантов – много. Клиенты все эти неисправности объединяют одним выражением: «Нет сети». Что, в общем-то, справедливо. Как справедливо и то, что некоторые из возникающих проблем пользователь вполне может решить и самостоятельно, сэкономив таким образом некоторую сумму денег и немного времени. А кому-то, возможно, просто интересно будет узнать что-то новое о своём телефоне.

Итак, телефон не ловит сеть. Что делать?

Чтобы понять, как лечить болезнь – нужно разобраться хотя бы в общих чертах, как устроены аппараты с одной и несколькими СИМ-картами. Не пугайтесь, разбирать принципиальную схему телефона мы не будем, ни к чему это сейчас. Давайте в общих чертах представим себе, как работает сотовый телефон. Пусть пока это будет телефон с одной СИМ-картой:



Схема не полная, и, честно говоря, не совсем корректная, но для понимания процесса – так будет нагляднее. Как видите, в аппарате наличествует всего одна антенна, один ВЧ-блок. Соответственно, процессор, слот для СИМ-карт и устройство, читающее эти СИМ-карты тоже в единичных экземплярах. Всё это хозяйство снабжает энергией один блок питания (линии к нему рисовать не стал, чтобы не загромождать рисунок). Думаю, до сих пор всё понятно, сложного пока нет ничего. На что хочется обратить внимание – так это на то, что ЕДИНСТВЕННАЯ СИМ-карточка работает с ЕДИНСТВЕННЫМ же трансивером. Теперь – попробую аналогичным образом изобразить аппарат с двумя СИМ-картами:

Смысл этого творения – в аппарате два, повторяю – ДВА НЕЗАВИСИМЫХ радиотракта, каждый из которых работает со своей СИМ-картой. Никакого переключателя СИМок здесь нет! Антенн тоже две; каждая работает со своим приёмо-передатчиком. Короче, каждой твари – по паре. В единственном числе остались лишь микропроцессор, преобразователь напряжений питания, микрофон и комплект динамиков.

Такой телефон по сути представляет из себя два совершенно независимых друг от друга аппарата, работающих от одной батарейки, с одним микрофоном и динамиками. Справедливости ради, стоит отметить, что в природе существуют телефоны, в которых два микропроцессора вместо одного! И каждый из них «обсчитывает» свой канал. Разумеется, звонки в таких телефонах можно и принимать, и совершать независимо друг от друга; или же, к примеру, с одной из СИМок выходить в Интернет, а с другой – в это же время разговаривать. И это – заметьте: одновременно! А в случае, если разговариваешь по одной из СИМок – на другой никогда не будет сигналов «вне зоны доступа». Желающие могут даже позвонить самому себе и поспорить о смысле жизни!

Казалось бы, хорошая получилась конструкция: простая, надёжная. По Приблизительно так построены «белые» телефоны «Samsung duos» и некоторые, им подобные. И всё бы хорошо, но в наш век вопрос надёжности мало кого волнует, миром правят законы коммерции. А они, законы эти, вполне недвусмысленно утверждают, что «два – это дороже, чем один». Два трансивера, две антенны… Ну не нравится производителям такая политика! А значит, нужно что-то придумать такое, чтобы «всего было по одному, но денег брать – как за два». А те же самые законы бизнеса гласят, что спрос рождает предложение. Вот такое изобретение явили миру китайские инженеры:

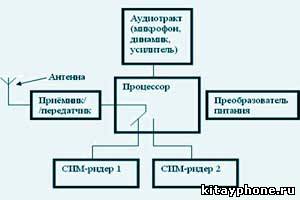

Как видите, в аппарате действительно две СИМ-карты, но один приёмо-передатчик. И один микропроцессор, который к передатчику подключает то одну, то другую СИМку. В режиме ожидания, когда нет ни входящих, ни исходящих звонков – процессор поочерёдно активирует СИМ-карты проверяя эфир: нет ли входящего звонка. И если таковой появляется, то процессор на время разговора подключает ту СИМку, на которую и поступает звонок. После окончания разговора снова начинается процесс поочерёдного переключения СИМ-карт. Когда пользователь совершает исходящий звонок - на время разговора тоже активируется лишь одна из СИМ-карточек; другая в это время «недоступна». Наш народ уже давно нашёл гениальное в своей простое решение этой проблемы: с СИМки №1 нужно сделать переадресацию по условию «недоступен» на СИМ №2, а со второй СИМки – на первую. И по идее, это должно решить все проблемы. Но здесь как раз тот случай, когда теория с практикой в очередной раз разошлись. Дело в существующих (и действующих!) стандартах GSM – связи. Согласно этим самым стандартам в режиме ожидания приёмник телефона постоянно не работает (как думают многие). Любой, пусть даже самый супер-экономичный приёмник при работе потребляет некоторое количество энергии; и для экономии ресурсов батареи придумали такой вот нехитрый выход: приёмник включается всего на долю секунды, проверяет эфир на предмет наличия входящего звонка, и если такового нет – то снова «засыпает» на пару секунд. Получается, что приёмник телефона в режиме ожидания каждые две секунды включается всего на 0,1сек., остальное же время он «спит» (цифры приблизительные, точные данные, если интересно – я поищу). А база (вышка) тоже работает по этому стандарту, и длительность «вызывного» сигнала делает не меньше тех самых двух секунд, чтобы телефон при очередном «просыпании» успел захватить сигнал и ответить базе. Если же в течении двух секунд телефон не «отзывается», то база посылает повторный запрос (тоже двухсекундный), затем – третий… а потом говорит вызывающему, что «вызываемый абонент находится вне зоны покрытия». А теперь – подумайте: что будет, если в телефоне, собранном по приведённой выше схеме по какой-то причине произойдёт сбой интервала переключения СИМок? Если, к примеру, этот интервал по ккой-то причине будет меньше двух секунд, или же – одна СИМ-карта будет работать 3 секунды, а вторая – всего одну? Разумеется, эта самая вторая СИМ-карта (или обе сразу) вечно будут «вне зоны»! Далее. При включении телефона СИМ-карта должна зарегистрироваться в сети, что-то вроде: «Здравствуйте! Я здесь! Прошу все входящие звонки направлять сюда!». Процесс регистрации хоть и не слишком долог, но часто занимает время, большее, чем те самые отведённые две секунды (зависит от уровня сигнала, загруженности базы, уровня помех и ещё массы разных факторов). Теперь представьте себе такую ситуацию: вы разговариваете по СИМке №1. Разумеется, на время разговора вы автоматически становитесь «вне зоны доступа» на СИМ-карте №2. По окончании разговора телефон пытается снова зарегистрировать ту СИМку, которая была «вне зоны» (СИМ 2). И если процесс регистрации затягивается более чем на две секунды - … правильно!!! – потеряется сеть на СИМ 1! И после регистрации СИМ2 телефону придётся снова регистрировать и СИМ 1. И такая дребедень – целый день! И обе СИМки будут «вне зоны доступа», хотя все узлы телефона полностью исправны! «Вне зоны доступа, мы не опознаны» - так, кажется, в песенке поётся!

Причин сбоя регистрации таких аппаратов можно привести ещё массу. Если уровень сигнала одного из операторов значительно больше другого, если один оператор работает на частоте 900МГц, а другой – на 1800 МГц, если по соседству присутствует ещё один оператор с сильным сигналом – всё это вызывает сбои в работе аппарата, построенного по вышеприведённой схеме. Таких примеров из реальной жизни можно привести ещё очень много, а результат остаётся один: одна из СИМок (или обе) – работает очень нестабильно, или – вообще не работает. Вот пример из реальной жизни: я достаточно регулярно бываю недалеко от границы с Белоруссией. Тамошние операторы заключили договор с нашей МТС и МТСовские СИМки там работают без дополнительных настроек или переключений. С нормальными аппаратами это разумеется, есть гут; но то – с нормальными… «Китайцы» частенько просто «теряют» МТСовские СИМки, дескать, сигнала нет… А вот если в настройках сети указать, что СИМ 2 принудительно регистрируется только с оператором МТС – все проблемы тут же исчезают, и сигнал снова появляется! Проверено неоднократно с разными моделями аппаратов. Вот к чему приводит желание производителя максимально упростить и удешевить конструкцию телефона, сохраняя функциональность аппарата. Всё сказанное ранее относится и к телефонам с тремя СИМками.

Разумеется, такие телефоны вполне работоспособны, многие ими пользуются давно и успешно. Если условия приёма хорошие, если прошивка аппарата не «слетает» - такой телефон будет долго и вполне неплохо … Но на мой взгляд, в условиях российских реалий телефоны, собранные по такой схеме стабильно работать не будут. Или – можно их эксплуатировать с СИМ-картами одного оператора, принудительно отключив другую. Тогда работа аппарата будет немного увереннее.

Кстати, спешу развеять и ещё один распространённый миф, порождённый хитрыми маркетологами. Дескать, телефоны с единственным радиотрактом, но несколькими СИМ-картами – экономичнее своих конкурентов с двумя передатчиками. Это неправда! Перечитайте внимательнее несколько последних абзацев. И подумайте над такой вещью: после каждого разговора по одной из СИМ-карт телефон вынужден активировать процесс регистрации в сети второй СИМки (иногда – по нескольку раз). При приёме СМС телефон снова запускает регистрацию второй СИМ-карты. В случае какого-либо сбоя телефону приходится регистрировать по очереди все доступные СИМки… А всё это требует включения передатчика и процессора! А в это же время телефон с двумя независимыми радиотрактами попросту «спал» бы, просыпаясь лишь на долю секунды, чтобы посмотреть, нет ли входящего вызова. Так что экономичнее? Как минимум – аппараты по энергопотреблению равны!

Ну и, как я обещал, несколько слов о том, как и чем лечить все вышеперечисленные болезни. И уж, коль мы выяснили, что все они – суть сбоя работы программного обеспечения телефона, то и лечить их нужно восстановлением этого самого ПО, то бишь – прошивкой. Причём начинать нужно именно с замены прошивки с сохранением «родной» калибровки телефона. То есть: сохраняем родную «зону безопасности», затем – заливаем новую прошивку, а после – возвращаем родную «сек. зону». Как это сделать – я рассказывал в предыдущих статьях, посмотрите. А вот если данная процедура не поможет – то только в этом случае можно попытаться поэкспериментировать с настройками, «слитыми» с других аппаратов. Или же – попытаться восстановить родные настройки (об этом я тоже рассказывал ранее). В целях экономии времени (нервов, электричества…) – можно попытаться проливать не все файлы прошивки, а только эту самую «зону безопасности»; хотя, пожалуй, экономия времени здесь сомнительна… Как искать файлы прошивки и на что при этом ориентироваться – я тоже уже говорил. Ну и традиционно в тысячный раз повторяю: перед любыми действиями с прошивкой аппарата – сделайте бекап фулла!!! Так вы сбережёте массу нервов и честно заработанных финансовых единиц!

И несколько слов – о тайне бермудского треугольника: как отличить аппараты первого типа – те, которые с двумя полноценными радиотрактами от «урезанных» версий с единственным радиомодулем? Не пугайтесь заранее: для этого вовсе не обязательно быть специалистом в области радиотехники, достаточно знать всего пару полезных вещей.

Во первых, как нетрудно догадаться, аппарат с единственным радиотрактом можно отличить по сигналам «вне зоны доступа» на второй СИМ-карте, когда ведётся разговор с первой СИМки. Проверяется элементарно: вставляешь в телефон сразу две СИМ-карточки, с первой звонишь куда-нибудь по бесплатному номеру (к примеру, 0890 для МТС), а на вторую СИМку нужно попытаться позвонить с другого телефона… Всё гениальное просто!

Но этот способ не даёт стопроцентной гарантии наличия в аппарате двух радио-трактов. Долго рассказывать, почему так; просто поверьте. Гарантия – процентов 90. А чтобы убедиться на 100% - есть другой способ, тоже вполне доступный.

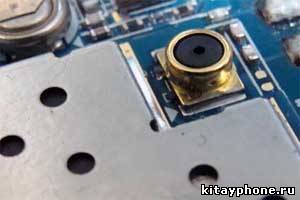

Вот так выглядит гнездо для подключения внешней GSM-антенны:

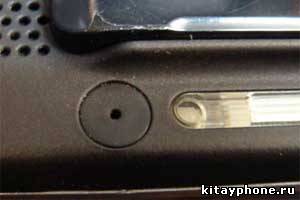

Но это, как нетрудно догадаться, фото печатной платы телефона, а разбирать аппарат на рынке никто, понятное дело, не даст. Но! Вот так выглядит «заглуша», прикрывающая это самое гнездо:

Или – вот так:



Как видите, она легко вынимается обычной иголкой (а часто – и вовсе пальцем). А теперь – главное: в телефонах с двумя независимыми радио-трактами GSM-антенн тоже две (я это изобразил на рисунке выше), а значит, и гнёзд тоже будет два! Дальнейшие действия объяснять?!

Но, раз уж речь зашла о аппаратной части телефона – болезнь «не регистрируется в сети», а так же «постоянно недоступен» возможна и ещё по одной причине, устранить которую возможно в домашних условиях. На фото чуть выше – гнездо для подключения внешней антенны. Уж не знаю, зачем китайские инженеры вообще ставят эти гнёзда … наверное, они используются только один раз – при заводской калибровке трансиверов… ну да это – не суть. Важно то, что эти самые разъёмы очень часто выходят из строя: просто теряется контакт между выходом передатчика и внутренней антенной. Результат – сигнал либо очень слабый, либо его нет вообще.

Лечится эта «беда» в идеале – заменой гнезда. Но то – в идеале; я же рекомендую следующее. Если вы не планируете использовать телефон с внешней антенной – то можно просто выпаять гнездо (и с наслаждением выбросить его!), а на его место поставить обыкновенную перемычку.

В домашних условиях эта операция вполне выполнима, но средства будут несколько… варварскими (кто может – предложите что-нибудь получше!).

Нам потребуются: небольшой электрический паяльник на 20 ватт (если есть – то с керамическим жалом), пинцет, иголка и… пассатижи! Ну и для храбрости чего-нибудь по вкусу… грамм сто…

Итак, пункт первый: берём припасённые сто грамм и употребляем их с подобающей закуской!

Пункт номер два: смотрим внимательно на жертву… в смысле – на гнездо: с двух противоположных сторон оно припаяно толстыми выводами к «массе» на плате, а с двух других сторон – из гнезда торчат тоненькие гибкие выводы. Нашли? Берём пассатижи, собираемся с духом… и отламываем гнездо! Вернее – не совсем отламываем, а слегка покачивая – отрываем от платы те выводы, которые «масса»; сигнальные же выводы отрывать нельзя!!!

Получилось? Теперь понимаете, для чего нужны были сто грамм?! Поехали дальше. А дальше – тонким гибким проводом соединяем жало паяльника и «массу» телефона (это для защиты от статики… подробнее – в моих предыдущих статьях), хорошо разогреваем паяльник, выдёргиваем его из розетки и отпаиваем, именно – отпаиваем два оставшихся «сигнальных» вывода гнезда. Обратите внимание: «земляные» выводы вполне можно оторвать вместе с небольшими кусочками медной фольги, а вот «сигнальные» выводы отрывать ни в коем случае нельзя! А по этому – их нужно аккуратно выпаять, не повредив дорожек.

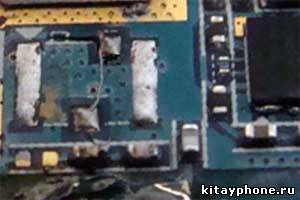

Ну и последний этап – берём тонкий лужёный провод (около 0,1мм) и делаем из него перемычку, соединяя между собой две «сигнальные» дорожки, которые ранее припаивались к разъёму.

Разумеется, и здесь не забываем о статическом электричестве!

Всё! Собираем обратно телефон и включаем его!

Любители более гуманных методов могут воспользоваться паяльной станцией, тогда выламывать ничего не придётся.

В случае, если в вашем аппарате два или более радиотракта – я рекомендую не гадать, какая именно антенна не работает, а проделать всю вышеуказанную процедуру для каждого из гнёзд (пункт, где сто грамм – можно несколько раз не повторять! J ).

Особо наблюдательные особы, кто хоть немного помнит школьный курс физики сейчас зададут мне вполне справедливый вопрос: а зачем столько мороки, хлопот и волокиты, если можно гнездо не выпаивать, а просто замкнуть между собой сигнальные выводы гнезда? Ведь это гораздо проще, чем выпаивать этот разъём, а потом на его место припаивать перемычку

И сразу отвечаю на очевидный вопрос: «зачем снимать разъём, если его можно просто замкнуть? Результат ведь будет тот же!». Замкнуть-то можно, не спорю… но результат может оказаться неожиданным! Ведь речь идёт не о постоянном токе, а о частоте в 1800 МГц! В перечете на длину волны это составит порядка нескольких сантиметров. А теперь подумайте: как будет работать проводник, длинной миллиметров 15 (ваша перемычка!) на такой частоте? Однозначно это будет уже своеобразный колебательный контур. А уж как этот контур будет настроен по отношению к основной антенне: синфазно, в резонанс, или же наоборот – в противофазе – это как повезёт! Вот и получается, что с такой «модернизацией» уровень сигнала может быть даже меньше, чем до ремонта! То бишь, я хочу сказать, что выпаивать гнездо всё же придётся, а на оставшиеся «сигнальные» дорожки устанавливать максимально короткую перемычку! Кстати, на такой высокой частоте очень заметен так называемый «скин-эффект» (что это такое – долго объяснять, главное – что уровень сигнала от этого уменьшается). Для борьбы с этим нехорошим явлением нужно обязательно промыть место пайки спиртом, а после высыхания – неплохо бы покрыть место пайки любым нейтральным лаком. Повторяю: НЕЙТРАЛЬНЫМ! Акриловый, нитро или что-то аналогичное – применять нельзя! Лучше уж оставьте всё как есть!

Если же ничего из вышеперечисленного не помогло и телефон всё ещё «вне зоны доступа» - боюсь, что без сервисной мастерской не обойтись.

Итак, если в нескольких словах, то я рекомендую в случае проблем с сетью такую вот последовательность действий:

1)      ВЧ-гнездо (или гнёзда) я рекомендую заменить перемычкой в любом случае, хуже не будет точно.

2)      Если нужен программный ремонт телефона – то начинать его стоит с сохранения оригинальной зоны безопасности аппарата (ну, и разумеется, с традиционного бекапа… мало ли чего!).

3)      Далее. Средствами самого телефона сделать общий сброс. Не поможет – попытаться залить другой фулл с оригинальной зоной безопасности. Если не поможет и это – только тогда переходить к экспериментам с чужой «зоной безопасности».

4)      Ну а ежели и это не возымеет должного действия – увы, поход в СЦ (проверка трансивера, разной «мелочёвки» вокруг него, качества монтажа…).

5)      От чистого сердца желаю, чтобы четыре вышеперечисленных пункта воспринимались вами исключительно в познавательных целях, а телефоны – радовали стабильной работой! Благо, что за последний год качество «китайцев» стало вполне приемлимым.

Всего доброго вам и вашим «китам»; надеюсь, что эта статья была вам полезной!

                                                                            //Сергей Искрицкий.
